實時监測

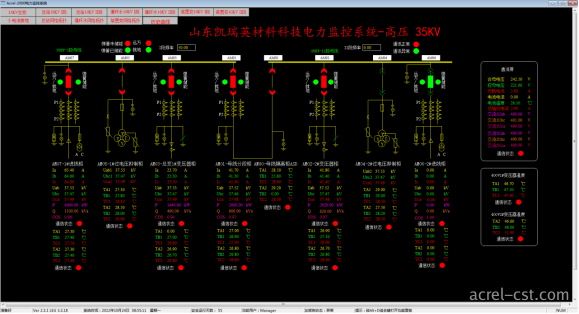

以配電(dian)一次(ci)圖的形式直觀顯示配電線路的運行状態，可(ke)以實時监測各回路電壓、電流、功率、功率因数等(deng)電參数信息，動態(tai)监視各配電回(hui)路断路器、隔离開關、地刀等合(he)、分闸状態。

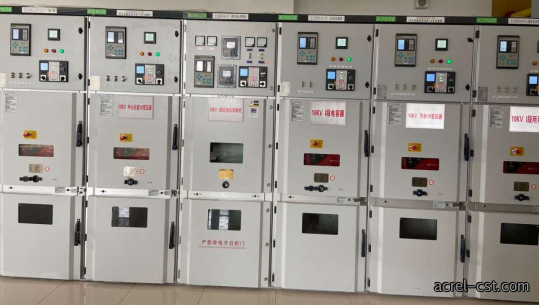

山东凯瑞英材料科(ke)技有限(xian)公司的这套35kV供配(pei)電工程系統構建了从高(gao)壓到中壓的完整電能傳輸和分配網絡，工程涵(han)盖(gai)35kV总變電所一座、10kV循環水場(chang)變電所一座以(yi)及10kV裝置變(bian)電所一(yi)座，形成了三級供電架構。在供電源头設計上，本(ben)工程采用(yong)兩路35kV独立電源進行供(gong)電(dian)，確保電力供應的冗余性和(he)可靠性(xing)，並安裝兩臺(tai)單機容量均(jun)為16MVA的(de)主變壓器，為整個生產(chan)系統提供稳定的電能基礎。35kV总變電所作為工(gong)程(cheng)的枢纽節點，配置了8面KYN61-40.5中置式開關柜，進出線(xian)采用(yong)電缆下進下出的方式，柜體(ti)采用RAL7035標準色(se)調，所選断(duan)路器型(xing)號為VBG-40.5P-31.5，電流互感器采用LZZBJ9-35D1型號；同(tong)時配置了(le)25面KYN28A-12(Z)中置式開關柜，進出(chu)線方式(shi)為銅排上進、電缆下出的混(hun)合配置，柜體同樣采用RAL7035色調(diao)，断(duan)路器選(xuan)型為VBG-E-12P-31.5，電流互感(gan)器(qi)為LZZBJ9-10C1。在循環水場變電所層級，配置了25面KYN28A-12(Z)中置式開關柜，進出線均采用電缆下進下出的(de)方式以簡化布線(xian)，柜體保持RAL7035顏色標準，断路器采用CZK2-12-31.5型號，電流互感器同為LZZBJ9-10C1。裝置變電所則配(pei)置了24面KYN28A-12(Z)中置式開關柜，進出線方式與循環水場(chang)變電所保持一(yi)致，均為電缆下進下出，柜體顏色同為(wei)RAL7035，所選断(duan)路器型(xing)號為CZK2-12-31.5，電流互感器亦為LZZBJ9-10C1。整(zheng)體工程(cheng)架構包含1座35kV變電站、1個10kV開闭所以及2個10kV變電(dian)所，電能流向為：35kV市電接入后(hou)經由35kV/10kV變壓器完(wan)成電壓(ya)等級轉换，將高壓電能降低至10kV中壓電平(ping)，随后引入10kV開闭所，由(you)開闭所根據各部門實际负荷需求進行電能分配，最后流向各個下(xia)級分變電所供應生產用電(dian)。

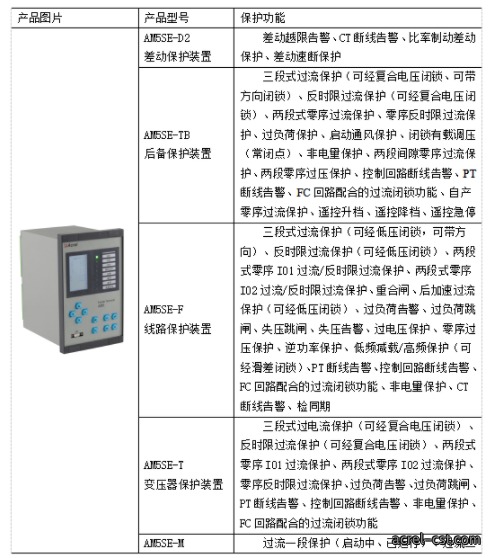

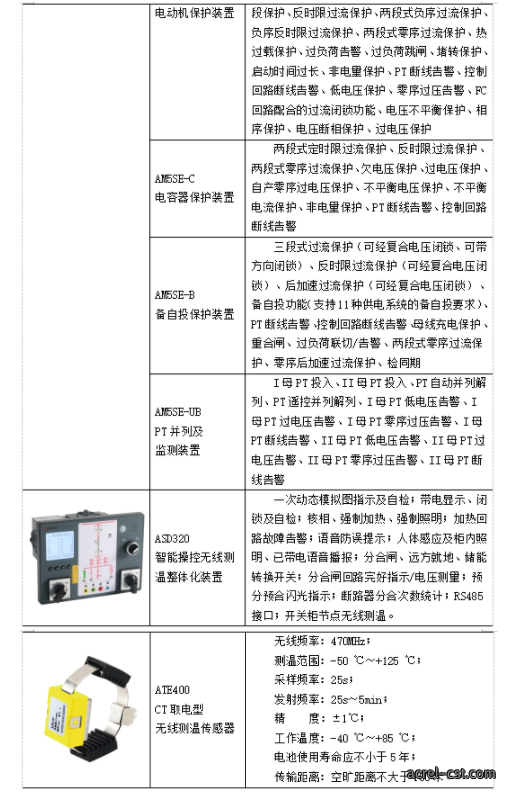

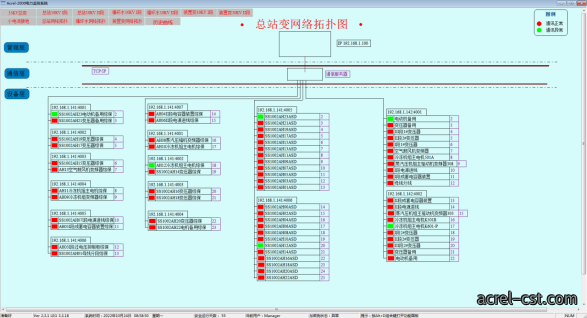

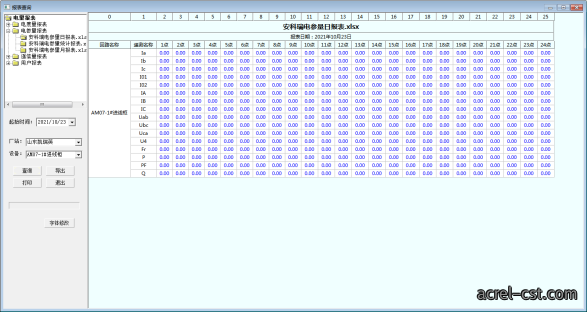

本項目35kV變(bian)電站(zhan)為終端用戶變，35kV采(cai)用單母線分段接(jie)線，為(wei)保(bao)障35kV變電站和各分變電所一次(ci)設備稳定安全運行(xing)：需在35kV侧和(he)10kV侧各高壓開關柜配置微機(ji)保護裝置，智能(neng)操控无線測(ce)温整體化裝置，以及(ji)變電站綜合(he)自動化系統Acrel-1000一套，實現(xian)對高壓柜的設備運行情况實時(shi)监視和保護。
