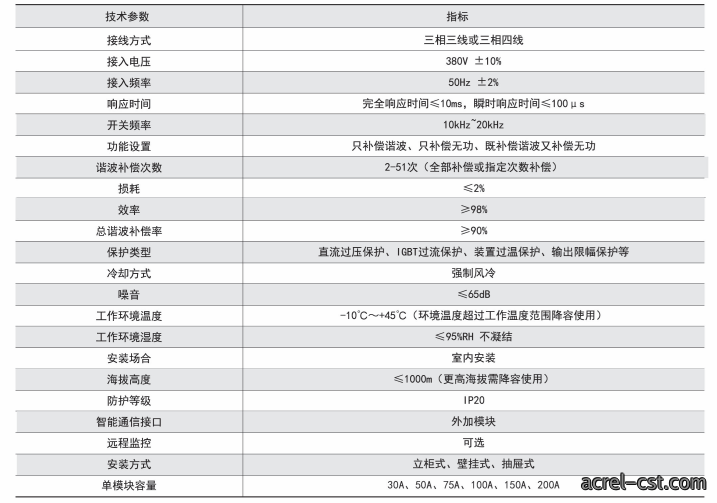

外形尺寸

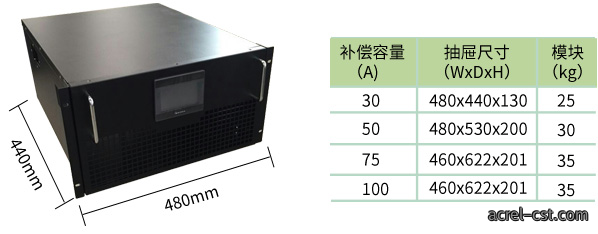

抽屉式模块示意圖

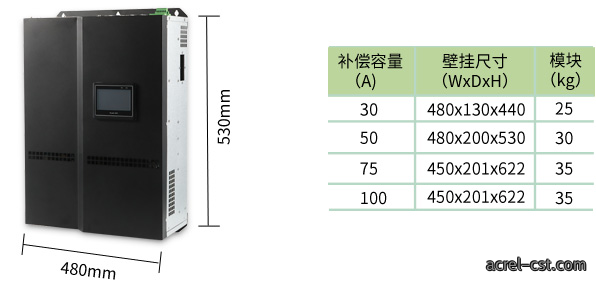

壁挂式模块示意圖

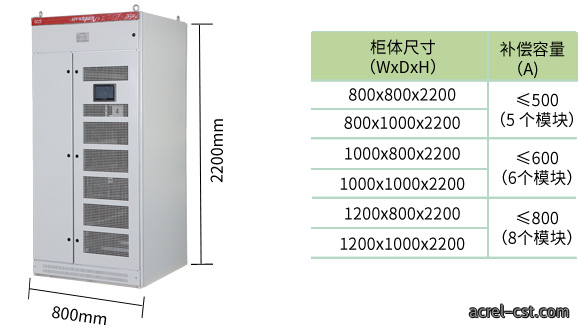

整柜示意圖

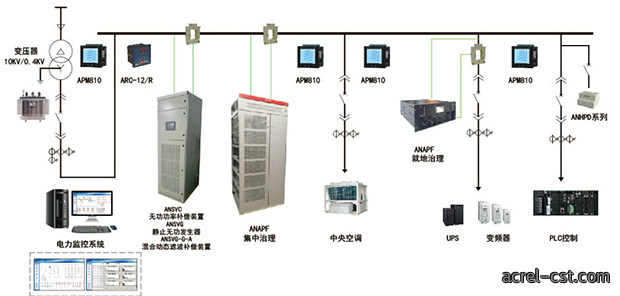

接線方式

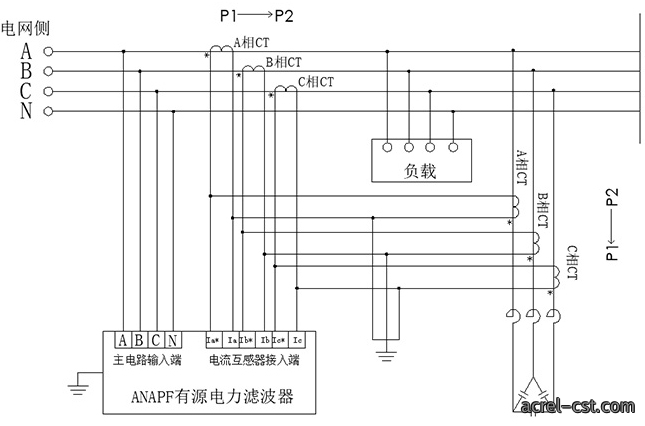

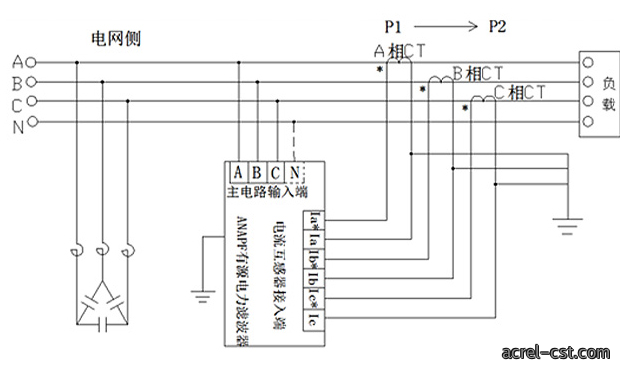

電容柜在進線侧主電路接線
電容柜在末端主電路接線
安裝示意

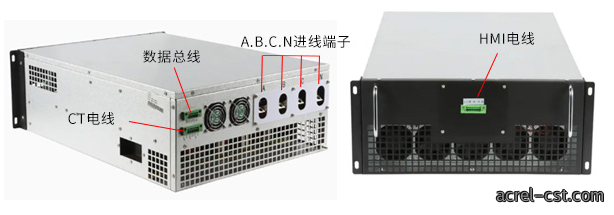

1. A、B、C、N主線，连接至接線(xian)端子（主線(xian)路輸入端）
2. PE接地線，连接至接線端子或接地銅排(pai)
3. CT接線端子,连接至(zhi)電流信號端子（電流互感器輸入端）
現場安裝圖

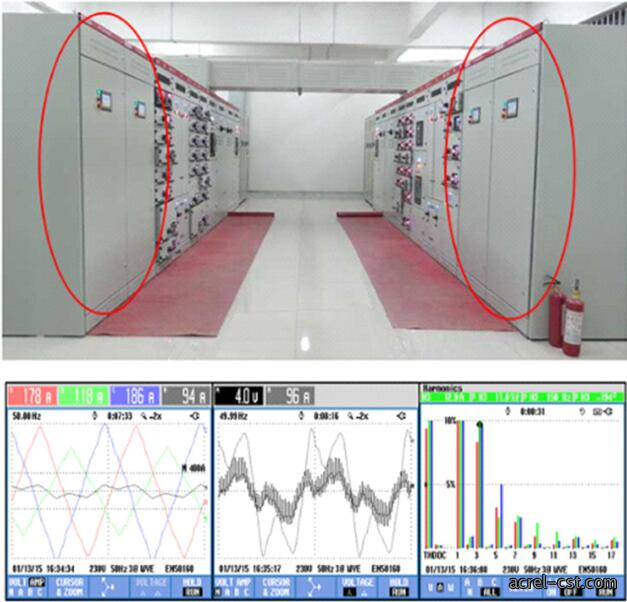

案例一 ANAPF在数據機房(fang)的應用

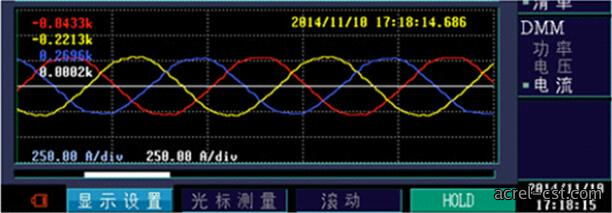

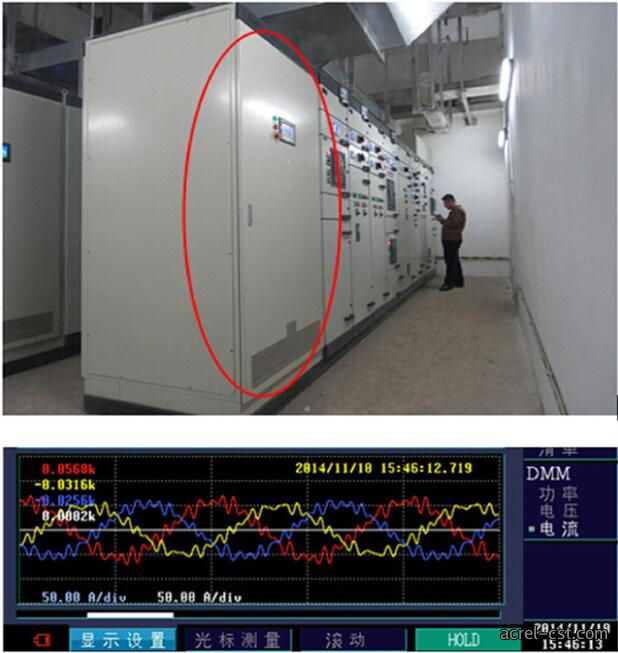

治理前
治理后
案例二 ANAPF在商業中心的應用(yong)
治理前

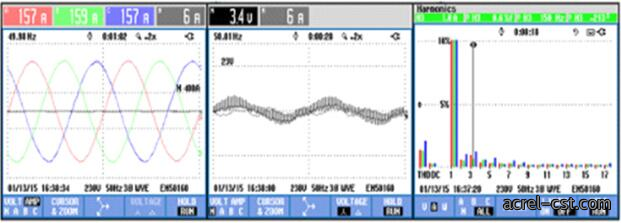

治理后

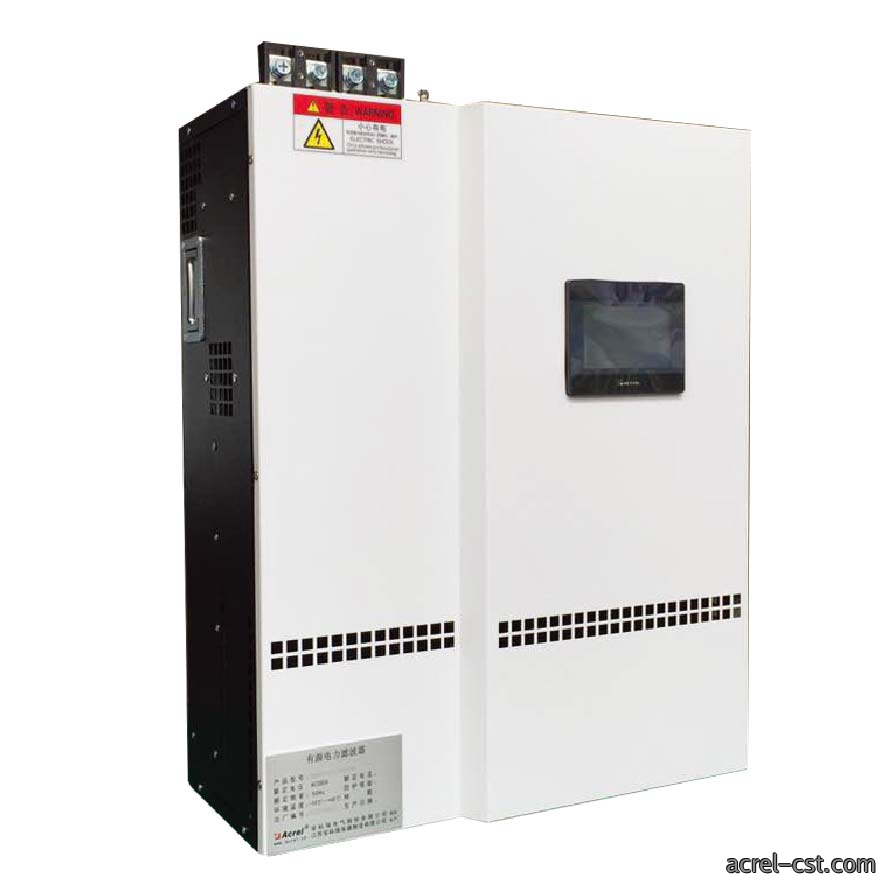

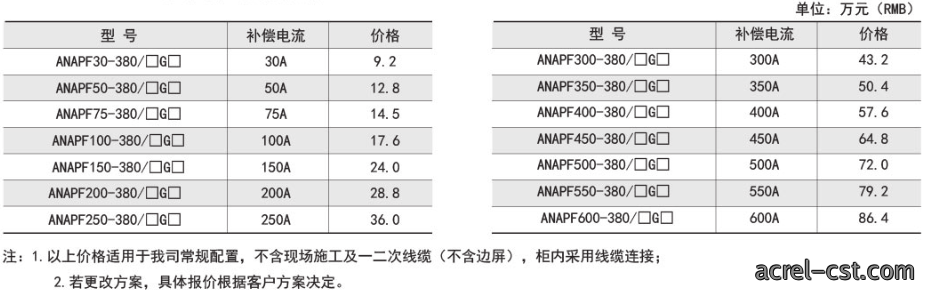

立柜式(shi)ANAPF有源電力滤波器

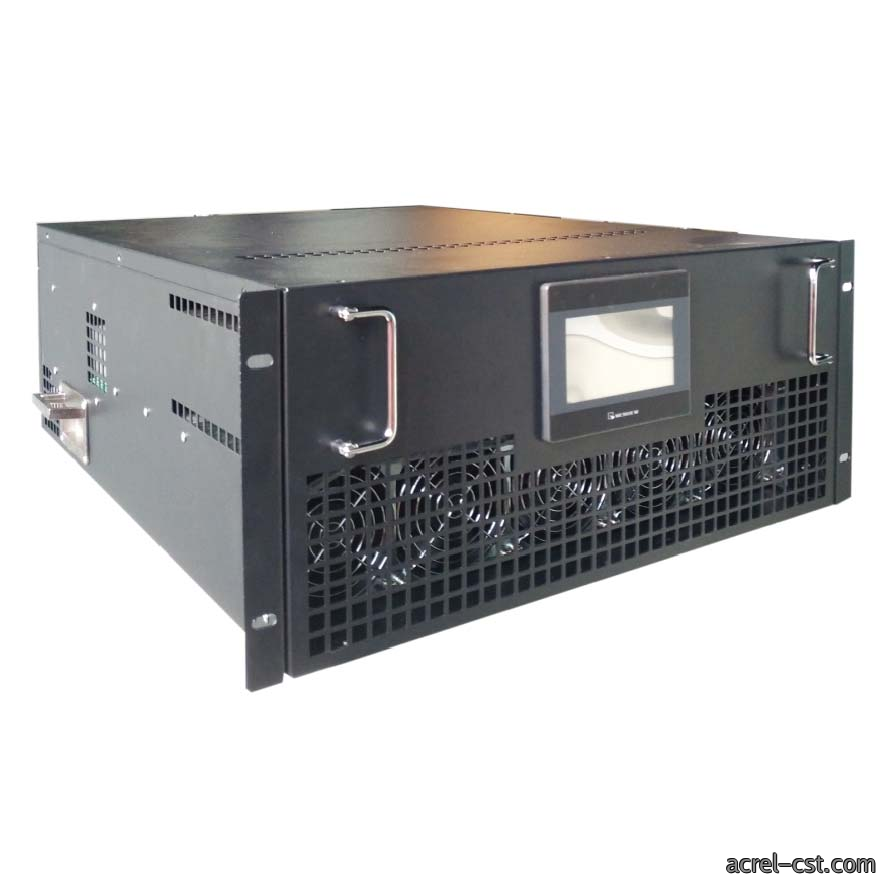

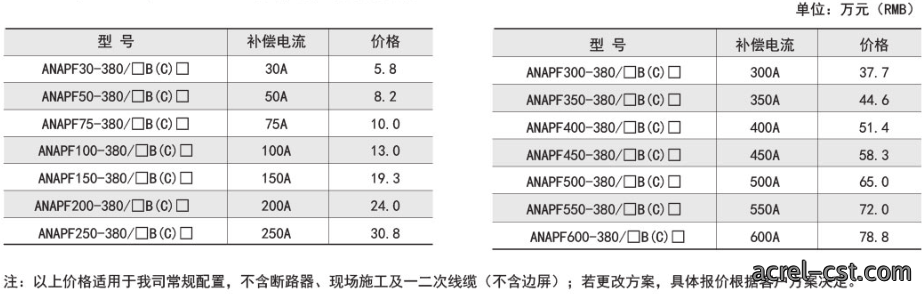

壁挂式（抽屉式）ANAPF有源電力滤波器
