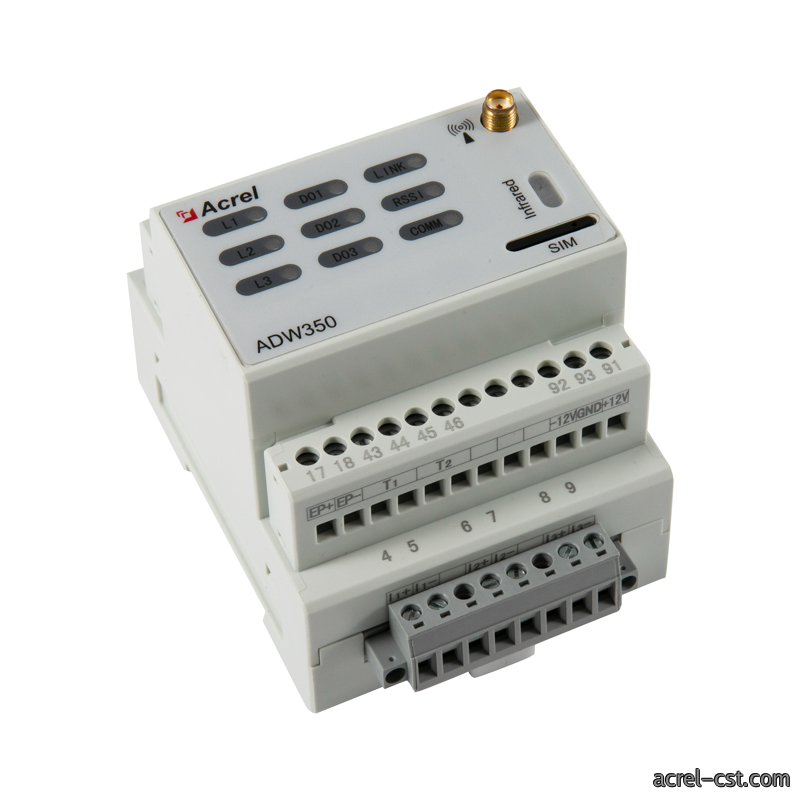

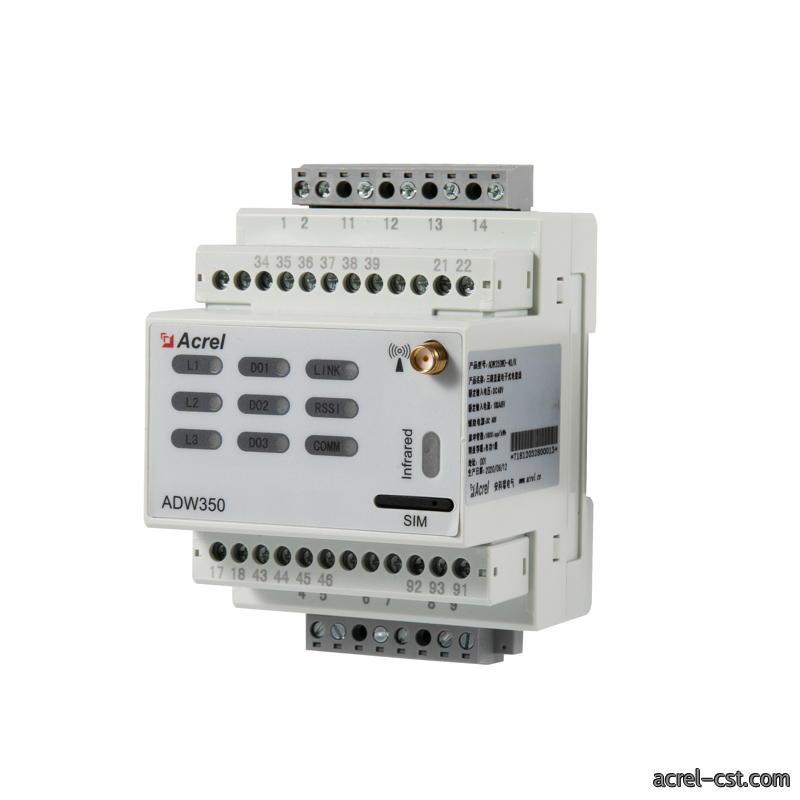

功能:
ADW350无線(xian)計量儀表是针對低壓配電網絡設計的三相有功電能計量(liang)設備,在智能電網、分布(bu)式能源监管等場景中发挥(hui)重要作用。该儀表具有體积小、精度高、功(gong)能豐富等特點(dian),能够適應多種复雜的工業與商業應用環境。在通訊方(fang)案上灵活多樣,可(ke)支持RS485有(you)線通訊以及(ji)Lora、2G、NB、4G等多種(zhong)无線通訊方式,用戶可根據現場網絡覆盖情况與数據傳輸需求灵(ling)活選擇。儀表配置了外(wai)置互感器的電流(liu)采樣模式,擴展了(le)安裝的(de)適應性,使其能(neng)够在不同(tong)場合、不同電氣環境下順利部(bu)署。
應用範围:
ADW350无(wu)線計量(liang)儀表產品線覆盖交流、直流兩種電流類型(xing),针(zhen)對低壓網絡(luo)用電监測、電信基站用電(dian)监測、太阳能(neng)供電計(ji)量等多種應用場景設計,能够(gou)满足不同電力系統(tong)的計量

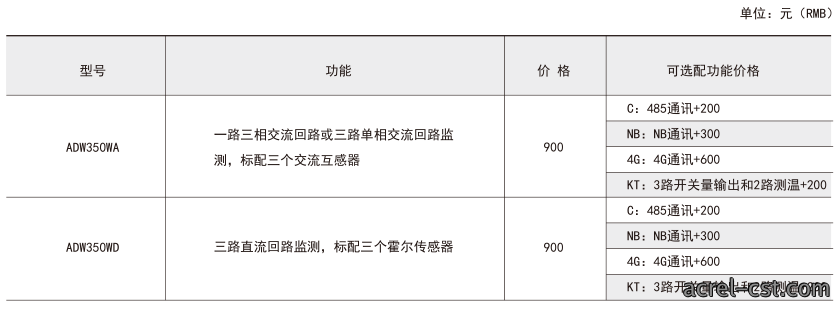

订货範例:
具體型號:ADW350WA-4G-T
規格:AC 3*220/380V ,AC 3*20(100)A
選配功能:4G,T(測温)


外形尺寸

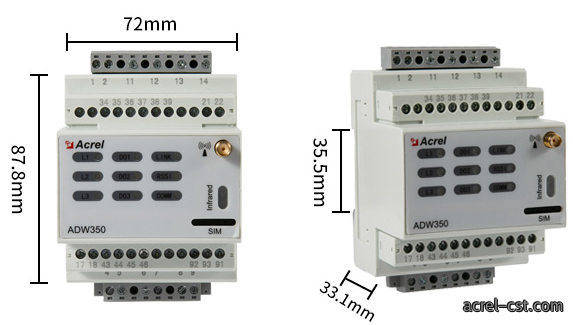

ADW350尺寸圖

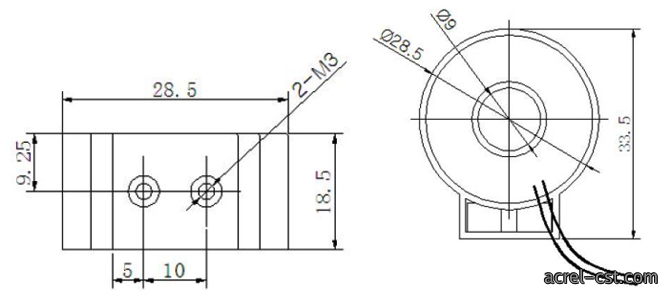

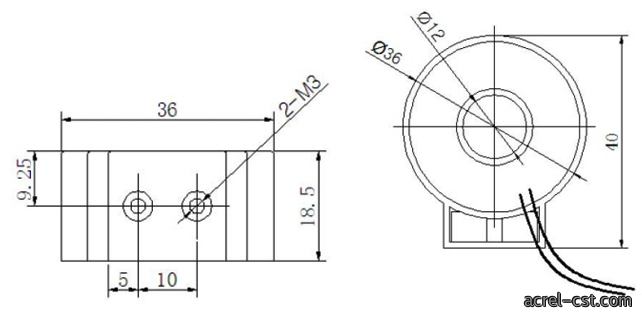

ADW350WA 20(100)A配套互感器尺寸圖

ADW350WA 10(50)A配套互感器尺寸圖

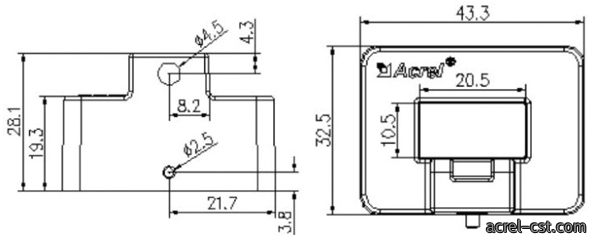

ADW350WD配套霍爾電流傳感器AHKC-BS尺寸圖
ADW350WA 20(100)A配套互感器尺寸圖

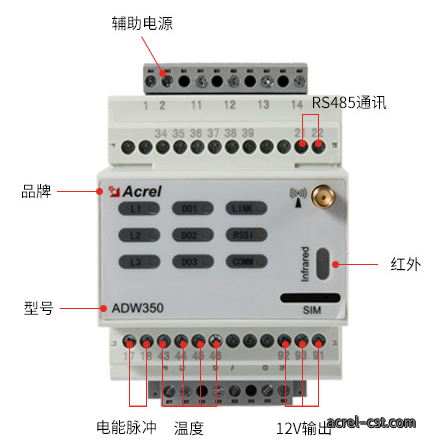

接線方式

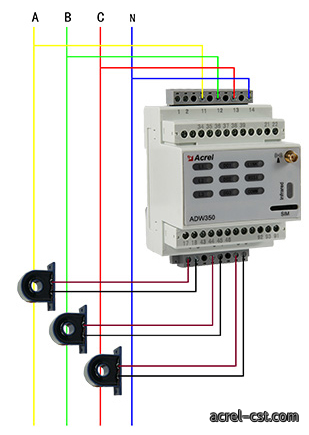

ADW350WA三相四線

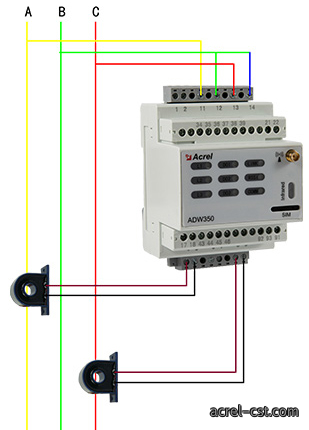

ADW350WA三相三線

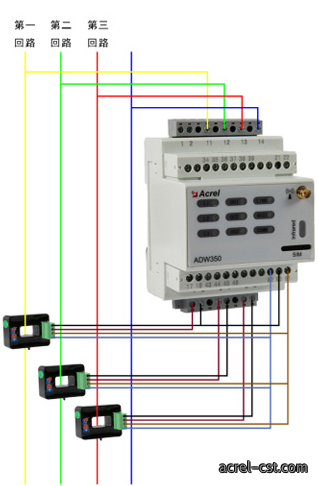

ADW350WD三路直流

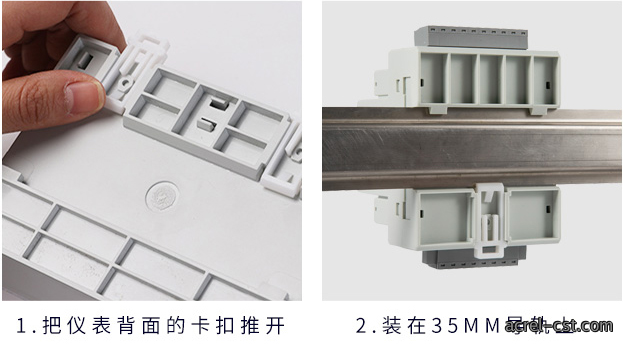

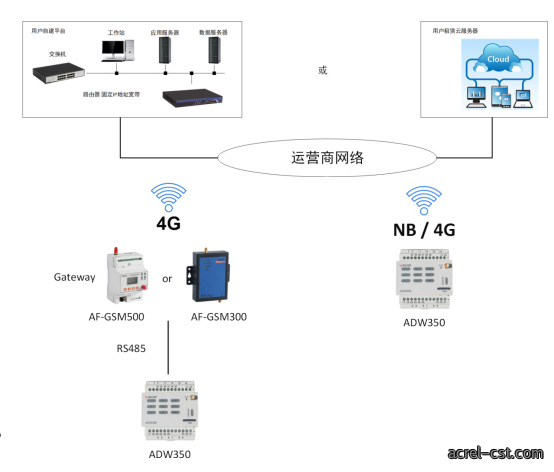

安裝示意

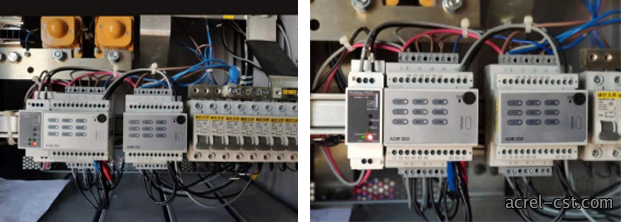

現場安裝圖
