功能：
BA系列產品(pin)基於電磁感應原理設計，專門用於電網運(yun)行中的(de)交流電流實時測量工作，通過隔(ge)离變换電路將采集到的交流信號轉换為標準的直流(liu)信號輸出，廣
應用範围：
應(ying)用於工業(ye)自動化领域。

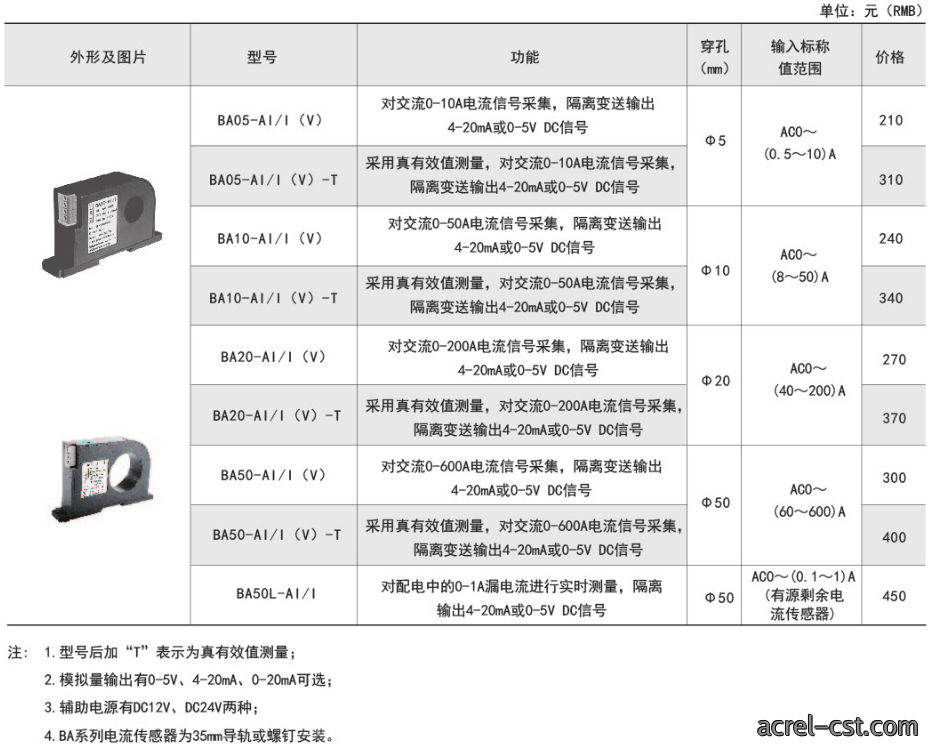

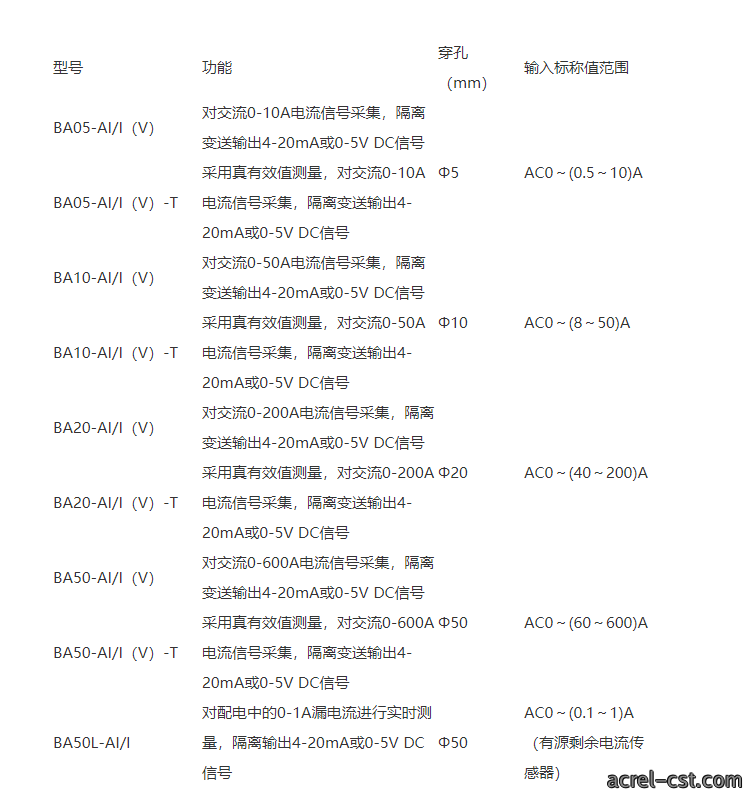

订货範例：
具體型號：BA10-AI/I
本產品采用工業級電流傳感轉换設計，輸入端支持交流電流AC 0-50A的(de)宽範围輸入，輸出端提供直流信號DC 4-20mA的標準模(mo)擬量
通訊协議：无
辅助電源：DC24V

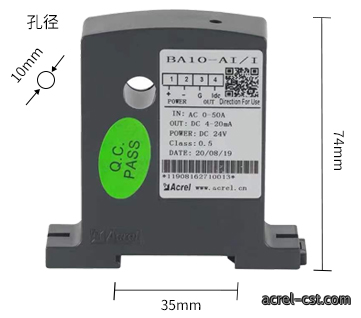

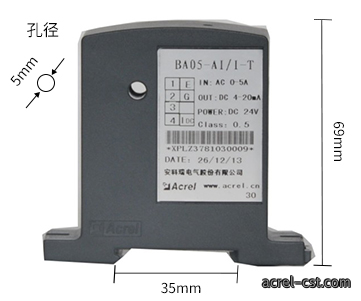

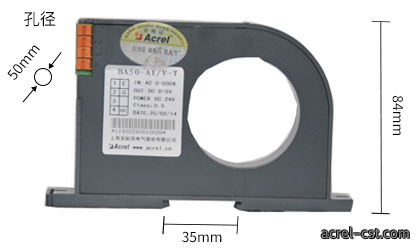

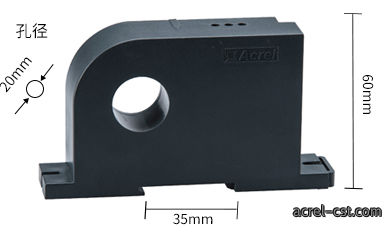

外形尺寸
BA05
BA10
BA20
BA50

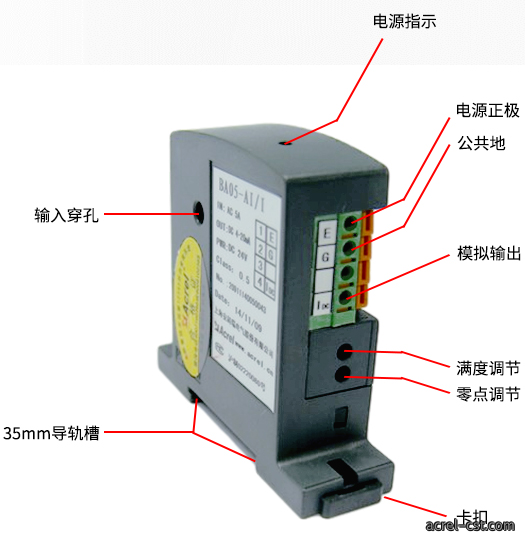

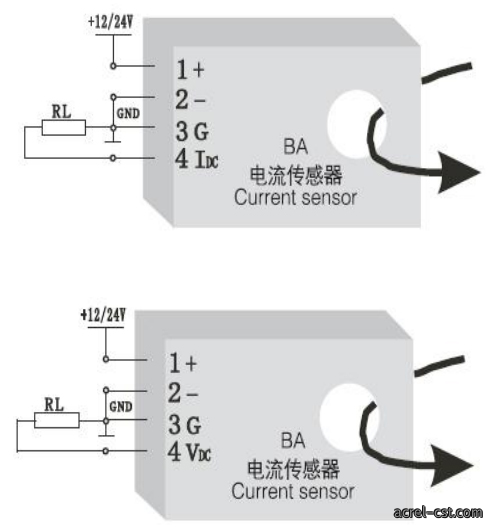

接線方式
1 —— + 電源正極(ji)（注意電源正極與地不(bu)可(ke)接反）
2 —— - 電源地
3 —— G（電流輸(shu)出负極(ji),可與電源共地）
4 —— IDC(電(dian)流輸出(chu)正極)，VDC(電壓輸出正極)
安裝示意

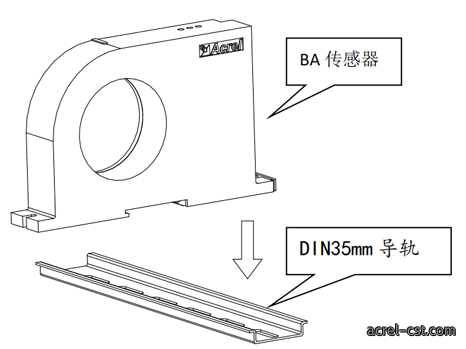

导轨安裝
在工業控製系統中選擇適合(he)的安裝位(wei)置，按照標準DIN35mm导轨規範進行(xing)固定安裝，随(sui)后將BA傳感(gan)器精(jing)確安裝到导轨上，確

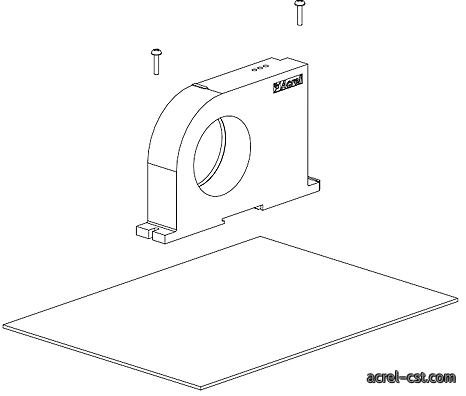

螺丝固定安裝
在柜體底板的適当位置上，需(xu)要(yao)根據所安裝傳感器的固定孔位置相對應地開設兩個螺纹孔；完成孔位(wei)加工(gong)后，將傳感器準確放(fang)置於预定位置，随后安裝定位螺钉並按順時针(zhen)方向拧(ning)紧，確保
